| ブランド名: | TICO |
| モデル番号: | STC-CJR-SM18 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 30~35仕事日 |
| 支払条件: | T/T,L/C |

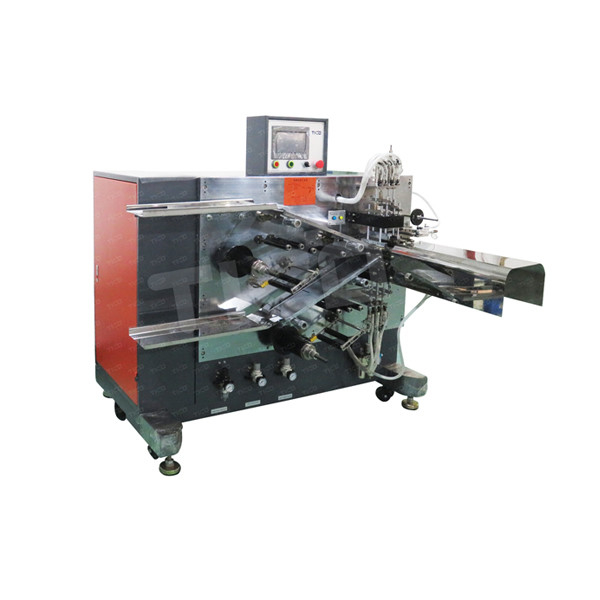

スーパーコンデンサータ用の半自動巻き込み機
簡潔 な 紹介
円筒状のセルを巻き込むために使用されます. 手動で電極を巻き込み部分にロードし,分離器で巻き込み,テープを貼り付け,卸荷は自動的に完了します.
特徴
● 人 の 行動単針構造が採用されています.
● 人 の 行動手動で積む,自動巻き,自動テープ貼り,自動卸す
● 人 の 行動テープは水平に貼る (端のテープは極耳に垂直),テープは平らである.位置を変えることなく正確に制御することができます.
● 人 の 行動ローリング速度を調整できます
● 人 の 行動ストレスは調整できます.
巻き込みプロセス
a) 切断器の前巻き: 切断器の長さは,歯のナイフを用いて節約できます.
(b) 負電極を引っ張って,負電極を巻き込み部分に手動で導きます. 陽電極を引っ張って,陽電極を巻き込み部分に手動で導きます.
c) 巻き込み
(d) 移転駅
(e) 切断分離器,端テープ,卸料
技術パラメータ
|
電圧 |
AC220V/50Hz |
|
適用される製品 |
φ32~62mm |
|
ローリングピンの大きさ |
要求に応じて φ3 ~ φ12mm 選択可能 |
|
ローリング精度 |
≤0.5mm |
|
パワー |
1.5KW |
|
圧縮空気 |
0.4~0.7Mpa |
|
サイズ |
L1750 × W1350 × H1570mm |
|
体重 |
500kg |
材料のサイズ要求
|
材料 |
長さ (mm) |
幅 (mm) |
厚さ (mm) |
OD (mm) |
ID (mm) |
|
カソード電極 |
600~4000 |
48~137 |
0.1~02 |
/ |
/ |
|
アノード電極 |
600~4000 |
48~137 |
0.1~02 |
/ |
/ |
|
分離機 |
ロール |
50~140 |
0.016~0 だった045 |
76.2 |
250 |
|
最終テープ |
ロール |
10~90 |
00.01~0 だった035 |
76.2 |
150 |
ローリング精度:
電極が次の条件を満たすとき:
電子の屈曲誤差は"S"より小さい
± 1mm/500mm
隔離器の塔形誤差は ± 0.2mm未満である.
分隔器の調整誤差は以下より小さい.
± 0.5mm;電極のアライナメントの誤差は ± 0.5mm未満;完成品のセクションのアライナメントは ± 0.5mm.
保証
巻き込み機の保証期間が1年
ローリングピンとセパレーター切断器の3ヶ月保証
光電眼で6ヶ月
|
|
