| ブランド名: | TICO |
| モデル番号: | STC-CJR-SM18 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 15~20仕事日 |
| 支払条件: | T/T |

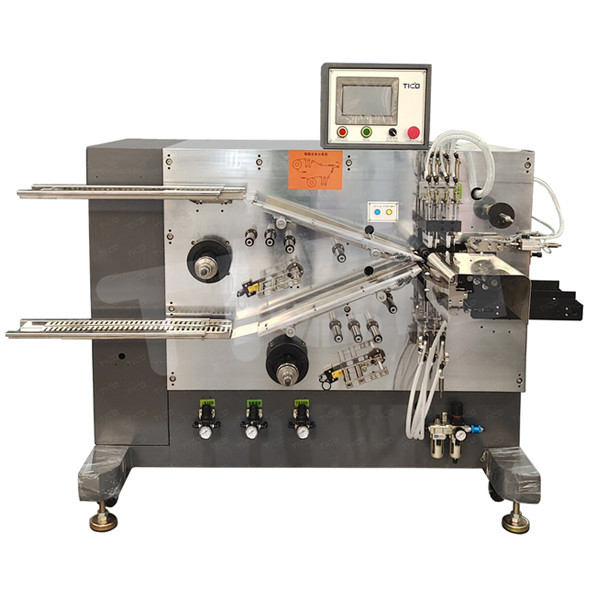

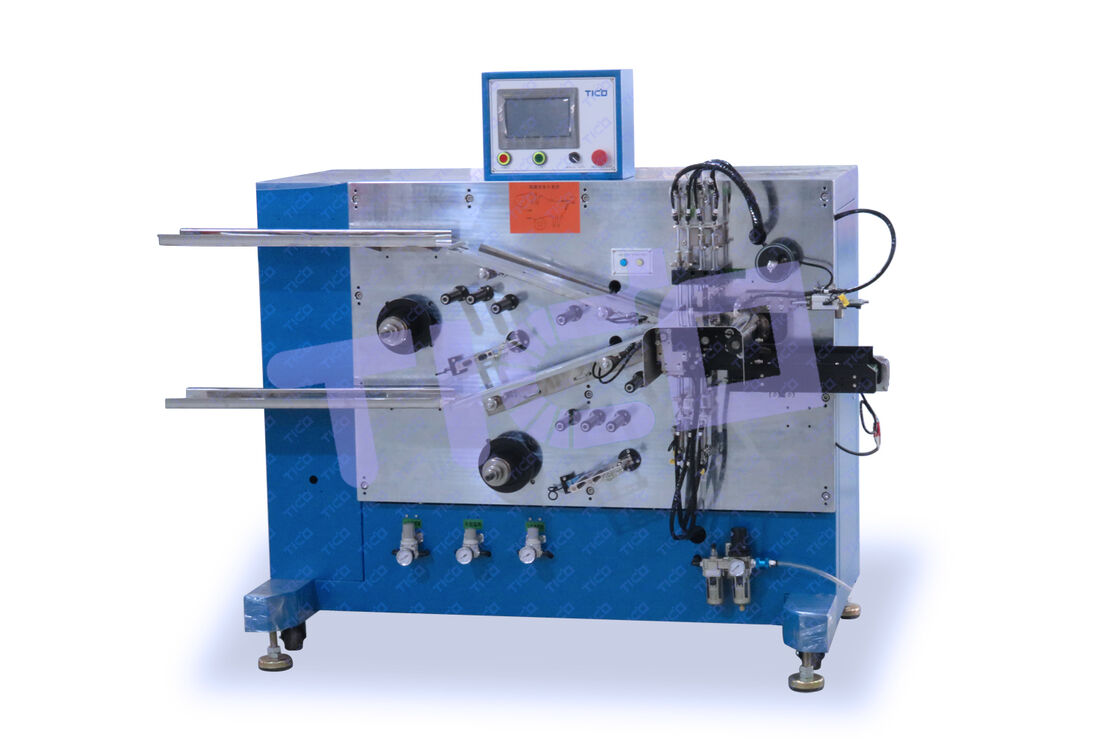

半自動円筒形セル電極巻線機
概要
この機械は、円筒形リチウムイオン電池セルの精密巻線に主に使用されます。作業プロセスは以下の通りです。正極と負極の電極をそれぞれ巻線部に手動で供給し、セパレーターで巻線します。そして、プロセスの要件に従って巻線し、端テープを自動的に貼り付け、巻き取られたセルを自動的に取り出します。
主な特徴
• シングルピン貫通巻線ピン構造を採用。
• 手動電極供給、自動巻線と巻線ピン交換、端テープの自動貼り付けと自動取り出し。
• 粘着テープは水平に貼り付けられます（端テープはタブに対して垂直です）。これにより、粘着剤が平らになり、コアをきつく引っ張ることなく粘着剤の位置を正確に制御できます。粘着は安定しており、信頼性があります。
• 巻線速度は調整可能です。
• セパレーターの巻き終わり。
• セパレーターの一貫した張力制御。巻き取られたセルに損傷、コアの引き抜き、ずれはありません。
• 操作は便利で、仕様の調整と交換が簡単かつ迅速です。
技術パラメータ
| モデル | STC-CJR-SM18 |
| 電圧 | AC220V±10%、50Hz |
| 適合セル外径 | Ø10 ~ Ø32mm |
| 巻線モード | ロール式セパレーター、シート電極 |
| 巻線ピンサイズ | Ø1.8 ~ Ø6mm（要件に応じてオプション） |
| 巻線能力 | 5〜10個/分（バッテリーモデルによって異なります） |
| 巻線精度 | ≤0.5mm、以下の詳細データを確認してください |
| 電力 | 1.5KW |
| 圧縮空気 | 0.4〜0.7Mpa |
| 寸法 | L1450 * W1100 * H1150mm |
材料サイズ要件:
材料 | 長さ（mm） | 幅（mm） | 厚さ（mm） | ID（mm） | OD（mm） |
|---|---|---|---|---|---|
正極電極 | 150〜3000 | 18〜73 | 0.1〜0.2 | / | / |
負極電極 | 150〜3000 | 18〜73 | 0.1〜0.2 | / | / |
セパレーター | ロール | 20〜75 | 0.012〜0.045 | 76.2 | 250 |
端テープ | ロール | 8〜60 | 0.01〜0.035 | 76.2 | 150 |
保証
1年間の保証と生涯サポート。人為的な損傷は対象外です。
よくある質問
1. メーカーですか？
A: はい、当社の工場は中国の深センにあります。
当社は、バッテリーラボの研究機器の製造において10年以上の経験があります。専門のR&D部門を所有しています。
2. カスタマイズされた製品を受け入れますか？
A: はい。当社の製品のほとんどは、さまざまな要件に合わせてカスタマイズできます。
3. 発送前にテストビデオを提供しますか？
A: はい、発送前にすべての機器のテストビデオを撮影し、その使用方法を表示します。
4. 海外での設置サービスを提供できますか？
A: はい、オンサイト設置サービスのために専門のエンジニアを派遣できます。
