| ブランド名: | TICO |
| モデル番号: | STC-DYG-400RS |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 12~17営業日 |
| 支払条件: | T/T |

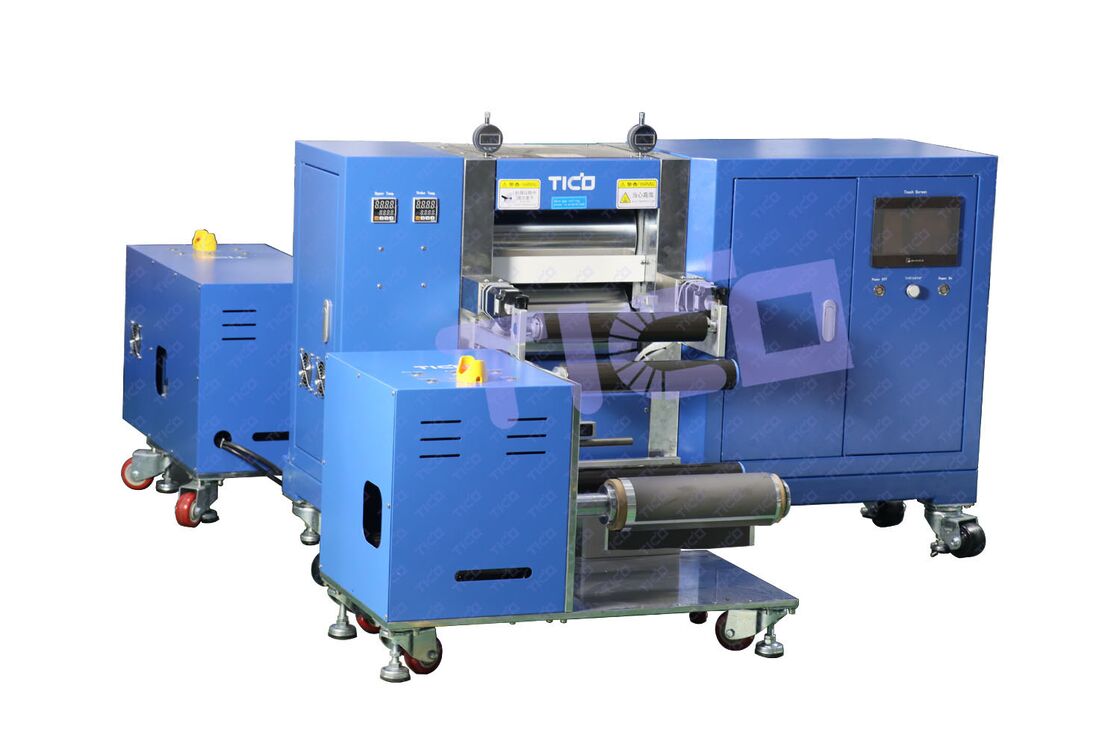

400mm ワイド ヒート ハイドロリック カレンダー マシン
簡潔 な 紹介
この装置は,電池カソードとアノード電極の高精度ロールプレスを行います.これは,高いロールプレス力と一貫したロールプレスギャップを必要とするプロセスに適しています.熱管は,均等な温度分布を確保するためにロールに配置されています.熱調節器は温度を正確に制御できます.巻き込み・解き込みメカニズムは連続生産を可能にし,電極ロールプレスの効率を大幅に向上させます.機械は,水平および垂直の両方のロールプレス均一性で優れているロールプレスされた製品の高品質を保証します.これは,研究者や製造者がバッテリー生産プロセスを最適化するために努力する必需品になります.
主要 な 特徴
● 圧力を 供給 する ため に,電動 油ポンプ が 用い られ て い ます.この ポンプ は 高圧 制御 の 精度 と 安定 な 動作 を 備えています.
● 穴 は,サーボ モーター で 制御 さ れ て いる クイーン ブロック メカニズム を 通し て 調整 さ れ,高 精度 と 操作 の 容易 な 状態 を 保証 さ れ ます.
● ロール基板の連続ロールプレッシングのための巻き込み・解巻メカニズムを備えています.
● 上部 と 下部 の ローラー に は,内蔵 の 暖房 管 が あり,温度 は 温度 計 に よっ て 制御 さ れ,デジタル 画面 に 映し出 さ れ て い ます.
● 巻き込み と 解き込み の メカニズムは,巻き込み プレス 後に ロール 材料 の 縁 が きれいに ある こと を 保証 する 自動 調整 装置 を 装備 し て い ます.
● 機械は,恒常張力関数によって材料がしっかりと巻き込まれるようにするために,サーボトルクモーターを装備しています.
● 統合されたゲントリフレーム,高精度と安定性を保証するCNC精密加工
● ローラー は 内部 と 外部 の 硬さ が 高く,磨き 耐性 が 優れている よう に 多重 に 処理 さ れ ます.
● 水力バランスロールプレッシングメカニズム,安定した圧力保持,水平および垂直ロールプレッシングの良好な均一性の特許設計を採用.
● 傾斜型ブロック型ロールギャップ調整装置,そしてロールギャップはデジタルディスプレイです.
●PLCとHMI操作,各パラメータを設定するのに便利です.
● ローラー の 表面 は 硬い クロム 塗装 で 処理 さ れ ており,この 塗装 は 非常 に 耐 腐り と 容易 な 保守 を 提供 し ます.
● この 機械 は,ロール プレッシング フォース 取得 と 保存 機能 を 備わっ て 設計 さ れ て いる の で,正確な 制御 と 分析 の ため に ロール プレッシング フォース 曲線 を 監視 し,記録 する こと が でき ます.
テクニカルパラメータ
| モデル | STC-DYG-400RS |
| 電圧 | AC220V±10%,50Hz |
| パワー | 7KW |
| ロールプレッシング速度 | 0.3 ~ 4m/min |
| ローラーサイズ | Φ200mm*W400mm |
| 基板の幅 | 最大350mm |
| ロールプレッシング精度 | ±3μm |
| ロールプレッシングの隙間 | 0~3mm調整可能 |
| ギャップ調整精度 | 0.001mm,タッチスクリーンで表示される |
| ダイヤルインジケーター | デジタルダイヤルインジケータがギャップを表示します. 精度0.001mm |
| ロールプレッシング温度 |
上部と下部のローラーを暖める NT130°C調整可能なデジタルディスプレイ |
| 温度制御の精度 | ±2°C |
| ローラー表面の荒さ | 0.2μm |
| ローラーマックス開口 | 3mm |
| ロールプレッシングモーター | 1.5KW AC変頻モーター |
| ローラー材料 |
9Cr3Mo; 表面に塗装された硬いクロムの厚さ ≥0.15mm |
| ローラー硬さ |
表面硬さ:HRC65~70 硬度層厚さ: ≥15mm 円の流れは ±2μm より良い |
| ロールプレッシング力 | 0~50T |
| 圧力精度 | ±0.5T |
| 巻き方と開き方 |
ストレージ制御機能 ローリングとローリングは,修正機能で装備されています,正しいアライナメントは±0.5mmです |
| ローラー直径 | 250mm |
| 空気充電型シャフト | 3インチ |
| 操作環境 |
周囲温度: 25±3°C 湿度: 30~90RH 振動や電磁気干渉がない |
| 液体油介質 | 68# 耐磨液体オイル |
| 液圧シリンダー | φ125mm*2pcs 10mmストロック |
| 安全保護 | インフィード・セーフティ・ガード,緊急停止ボタン |
| カスター | 簡単に移動するためのホールターで装備 |
| 設置スペースの寸法 | L1950 * W1630 * H1170mm (装置と巻き込み機と開き機を含む) |
| 総重量 | 1000kg |
